Представление детали (компонента) во Fritzing [2024-02-21]

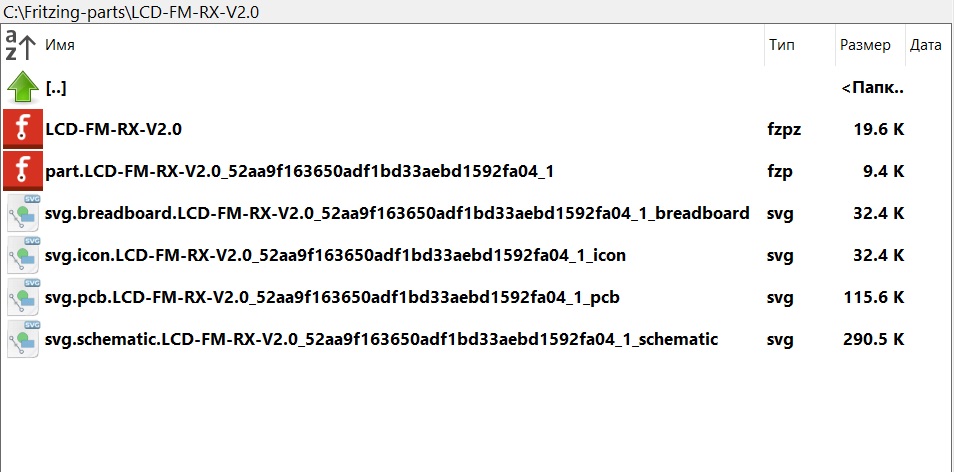

Любой компонент Fritzing (деталь) распространяется в виде архивного файла с расширением .fzpz. Внутри архива может находиться до пяти файлов: одного файла метаданных .fzp и до четырех файлов .svg.

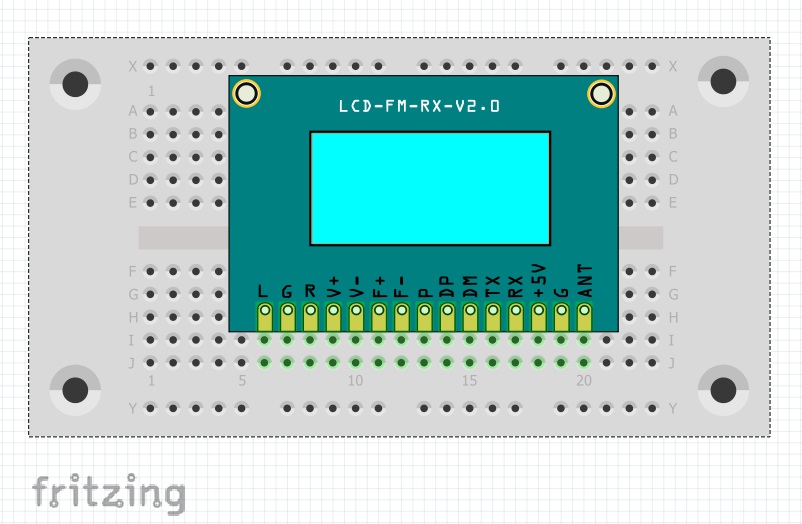

Каждая деталь может отображаться в четырех разных видах (макет - breadboard, схема - schematic, печатная плата - pcb и значок - icon детали), как правило с разным изображением для каждого вида. Решено не объединять все SVG и метаданные в один файл, потому что их раздельное хранение упрощает совместное использование одного изображения разными деталями (например, многие детали занимают одинаковую площадь печатной платы), а также потому, что хранение SVG в отдельных файлах упрощает доступ к отдельным изображениям, например, для проверки или загрузки в редактор деталей.

В файле метаданных (это файл формата .xml, переименованный в .fzp) перечислены название детали, описание и другие свойства, а также ссылки на SVG-файлы детали. В нем также указаны разъемы детали и внутренние шины. Графическое изображение каждого соединителя (разъёма) представляет собой элемент, найденный в соответствующем файле SVG. Поскольку любой SVG-элемент для Fritzing должен иметь атрибут id, файл метаданных ссылается на графический элемент соединителя, используя id этого элемента.

Структура папок во Fritzing

Файлы метаданных для всех деталей, поставляемых с Fritzing, можно найти в fritzing-parts папке приложения в следующих подпапках:

Папка                   Описание
-----------------------------------------------------------------
fritzing-parts/core     файлы метаданных всех деталей в ядре
fritzing-parts/contrib  файлы метаданных всех добавленных деталей
fritzing-parts/obsolete файлы метаданных устаревших деталей для обратной совместимости

В папке fritzing-parts/svg вы найдете соответствующие подпапки core, contrib и obsolete. Структура подпапки core (базовой библиотеки элементов) выглядит следующим образом:

Папка                               Описание
-----------------------------------------------------------------
fritzing-parts/svg/core/breadboard  SVG-файлы для макетного представления деталей (частей)
fritzing-parts/svg/core/icon        SVG-файлы для значков деталей
fritzing-parts/svg/core/pcb         SVG-файлы  для отображения деталей на печатной плате (footprints)
fritzing-parts/svg/core/schematic   SVG-файлы  для схематического представления деталей

Структура других подпапок (contrib и obsolete) аналогична подпапке элементов базовой библиотеки (core).

Начиная с версии 0.9.3, папка fritzing-parts фактически является git-клоном https://github.com/fritzing/fritzing-parts. Fritzing проверяет репозиторий github на наличие обновлений при каждом запуске и выполняет “git pull”, если пользователь согласен.

Во Fritzing некоторые детали создаются “на лету”, а не просто загружаются, например, линейки, резисторы, штыревые головки, типовые углубления (при изменении своих параметров). Шаблоны для этих деталей компилируются вместе с программой.

Детали, которые создаются пользователем, хранятся в пользовательском каталоге (user), чтобы не потеряться при установке новых версий Fritzing. Для Windows эта папка - C:/Users/username/Documents/Fritzing/parts.

При работе приложения создаются некоторые временные файлы, связанные с деталями, которые участвуют в проектирование схемы (модели). Для Windows эти файлы хранятся в папке C:/Users/username/AppData/Roaming/Fritzing.

Файлы проектов - это файлы .fzz. Они размещаются в одноименной папке fzz. Папка partfactory содержит файлы для созданных деталей, такие как заголовки выводов (пины) и типовые углубления (отверстия).

До версии 0.9.2 здесь также хранились пользовательские детали.

Расположение файла svg любой детали можно узнать открыв её в редакторе деталей. После переключения на нужный вид (макет - breadboard, схема - schematic, печатная плата - pcb или значок - icon) следует выбрать “Показать в папке” (Show in folder) в меню Файл.

Базовые детали Fritzing (детали ядра) собираются в базу данных Sqlite (файл с расширением .db) с использованием данных из файлов fzp. Эта база данных используется для замены деталей (Sqlite обеспечивает быстрый механизм переключения между связанными деталями). Для компиляции базы данных запустите Fritzing из командной строки: fritzing.exe -db path/to/parts/parts.db или выберите “Компонент” -> “Восстановить базу данных компонентов” в меню.

Формат FZP

Файл метаданных компонента (детали) .fzp представляет собой xml-файл.

Самым внешним элементом в файле FZP всегда является тег <module>. Важен атрибут ModuleID - он должен быть уникальным для каждой детали. Fritzing отклонит деталь, если она уже загружена с таким же ModuleID. Атрибут fritzingVersion указывает какой версией Fritzing был сгенерирован компонент. Для указания атрибута fritzingVersion вручную лучше всего запустить Fritzing и открыть окно “About”, из которого вы можете скопировать строку “version”. Первая часть строки является наиболее важной: в приведенном выше примере это означает просто “0.3.15b”.

<?xml version='1.0' encoding='UTF-8'?>
<module
  fritzingVersion="0.3.15b.02.03.3943"
  moduleId="LCD-FM-RX-V2.0_52aa9f163650adf1bd33aebd1592fa04_1"
  referenceFile="GLCD 128x64.fzp">

  <author>Vladimir Trufanov</author>
  <title>LCD-FM-RX-V2.0</title>
  <label>LCD-FM-RX-V2.0</label>
  <date>Sun Feb 18 2024</date>
  <description>Модуль цифрового стереорадиоприемника DSP PLL FM Receiver</description>
  <url>https://www.doortry.ru</url>

  <tags>
    <tag>FM radio</tag>
  </tags>

  - - - - -
</module>

Контекст следующих строк от <author> до </tags> очевиден без комментариев.

Элемент <label> - это строка метки детали по умолчанию, когда она появляется в эскизе Fritzing.

Элемент <description> - краткое описание детали, может быть обычным текстом или в виде форматированного текста - подмножества html, которое может отображаться в определенных виджетах Qt (Qt - базовый графический интерфейс Fritzing). Если используется форматированный текст, он должен быть экранирован для формата xml, чтобы не запутаться в структуре FZP-файла.

Поисковые теги <tag> позволяют выполнять поиск деталей в корзине компонентов.

Для устаревших деталей используется специальный синтаксис <version replacedby=“”>. Значением атрибута replacedby является ModuleID детали, которая заменяет устаревшую деталь. В папках obsolete есть такие компоненты. Атрибут replacedby также может быть применен к отдельным соединителям.

Свойства детали

Как пример, ниже представлены свойства потенциометра:

<properties>
   <property name="family">             Potentiometer  </property>
   <property name="type">               Trimmer Potentiometer  </property>
   <property name="Maximum Resistance"> 10k&#8486;  </property>
   <property name="Track">              Linear  </property>
   <property name="Size">               Trimmer - 6mm  </property>
</properties>

Свойства важны - Fritzing использует их, чтобы упростить переключение между связанными деталями в эскизе. Когда свойства загружены, они сохраняются в базе данных; поиск в этой базе данных дает набор связанных деталей. Наиболее важным свойством является “family” - Fritzing выполняет замену только между деталями из одного семейства. Если требуется семейное свойство, то Fritzing отклонит детали, у которых нет соответствующего семейного свойства.

Значения других свойств используются для заполнения всплывающих меню в окне инспектора Fritzing. Например, когда вы выбираете потенциометр в эскизе, в окне инспектора появляется всплывающее меню с надписью “type” с опциями “Trimmer Potentiometer”, “Slide Potentiometer”, или “Rotary Shaft Potentiometer”. Эти значения взяты от разных деталей семейства “Potentiometer”; каждая деталь (компонент) в этом семействе имеет разное значение свойства “type”.

Для атрибута свойства showInLabel может быть установлено значение yes и это означает, что по умолчанию это свойство должно отображаться в эскизе проекта. Например, резистор:

<property name="Resistance" showInLabel="yes">220</property>

Виды и слои

Теги “<views>” указывают на SVG-файлы, используемые компонентом для каждого из четырёх видов: IconView, breadboardView, schematicView и pcbView.

<views>
   <iconView>
      <layers image="icon/LCD-FM-RX-V2.0_52aa9f163650adf1bd33aebd1592fa04_1_icon.svg">
         <layer layerId="icon"/>
      </layers>
   </iconView>

   <breadboardView>
      <layers image="breadboard/LCD-FM-RX-V2.0_52aa9f163650adf1bd33aebd1592fa04_1_breadboard.svg">
         <layer layerId="breadboard"/>
      </layers>
   </breadboardView>

   <schematicView>
      <layers image="schematic/LCD-FM-RX-V2.0_52aa9f163650adf1bd33aebd1592fa04_1_schematic.svg">
         <layer layerId="schematic"/>
      </layers>
   </schematicView>

   <pcbView>
      <layers image="pcb/LCD-FM-RX-V2.0_52aa9f163650adf1bd33aebd1592fa04_1_pcb.svg">
         <layer layerId="copper0"/>
         <layer layerId="copper1"/>
         <layer layerId="silkscreen"/>
      </layers>
   </pcbView>
</views>


Для каждого вида детали обычно используется отдельный SVG-файл. Но помимо этого, каждый вид имеет несколько слоев. Слои имеют определенный уровневый порядок и в пользовательском интерфейсе Fritzing каждый слой может быть видимым или скрытым.

Изображения деталей во Fritzing могут находиться в различных слоях. Но соединители (разъёмы) могут быть назначены только определенным слоям. Это хорошо видно в слоях печатной платы. Для печатной платы обязательны: copper0, copper1, silkscreen.

Если слой указан в файле FZP, очень важно, чтобы элемент с таким id существовал и в SVG-файле, даже если это всего лишь пустой элемент.

Во Fritzing по умолчанию компоненты в виде макета и печатной платы нельзя переворачивать, поскольку обычно это плохо согласуется с тем, как ведётся работа с реальными физическими деталями. В отличие от этого, на схеме деталь по умолчанию можно переворачивать всегда. Однако можно включить переворачивание в любом виде компонента для каждой из двух осей по отдельности, установив для соответствующего атрибута переворачивания flipVertical или flipHorizontal значение “true”.

<breadboardView fliphorizontal="true" flipvertical="true" >

Сквозные отверстия (THT) и поверхностный монтаж деталей (SMD)

Во Fritzing детали со сквозными отверстиями определяют как те, которые используют оба слоя copper0 и copper1; детали SMD используют только слой copper1. Под “использованием” подразумевается использование компонентов в FZP для <views> и <connectors>, а также в качестве идентификаторов элементов в соответствующем svg-файле pcb.

Если SMD-деталь помещается на нижний слой во Fritzing, слой динамически обновляется до copper0. Некоторые старые детали для сквозных отверстий (THT) используют только copper0 слой; теперь это неправильно, однако Fritzing будет обрабатывать эти части так, как если бы были указаны оба слоя: copper0 и copper1.

Важно, чтобы при указании слоев в FZP были указаны соответствующие слои в соответствующем SVG (подробнее об этом ниже).

Соединители (connectors)

<connectors>

  <connector id="connector0" name="1 ANT" type="male">
  <description>Antenna</description>
    <views>
    <breadboardView>
      <p layer="breadboard" svgId="connector0pin"/>
    </breadboardView>
    <schematicView>
      <p layer="schematic" svgId="connector0pin" terminalId="connector0terminal"/>
    </schematicView>
    <pcbView>
      <p layer="copper0" svgId="connector0pin"/>
      <p layer="copper1" svgId="connector0pin"/>
    </pcbView>
    </views>
  </connector>

  <connector id="connector9" name="10 F+" type="male">
    <description>F+</description>
    <views>
    <breadboardView>
      <p layer="breadboard" svgId="connector9pin"/>
    </breadboardView>
    <schematicView>
      <p layer="schematic" svgId="connector9pin" terminalId="connector9terminal"/>
    </schematicView>
    <pcbView>
      <p layer="copper0" svgId="connector9pin"/>
      <p layer="copper1" svgId="connector9pin"/>
    </pcbView>
    </views>
  </connector>

<connectors>

Тип разъема имеет значение только на макетной плате, где детали с гнездовыми разъемами могут быть напрямую присоединены к деталям с гнездовыми разъемами. На всех остальных видах для подключения разъемов необходимо использовать провода. К деталям с гнездовыми разъемами относятся макетные платы и Arduino, но и подавляющее большинство деталей имеют гнездовые разъемы.

Тег <description> элемента и name кажутся самоочевидными. Но важно отметить, что внутри детали атрибуты name и id соединителя должны быть уникальными, то есть никакие два соединителя в данной детали не должны иметь одинаковый идентификатор или одно и то же имя.

Каждый соединитель имеет подэлементы, которые ссылаются на определенный вид. Каждый подэлемент имеет атрибут layer (в настоящее время все компоненты имеют все свои соединители на одном уровне, и маловероятно, что это изменится).

Атрибут svgId относится к элементу в SVG-файле представленным с соответствующим атрибутом id. Этот элемент определяет форму соединителя и указывает его положение в детали. В приведенном выше примере значение “connector0pin” для атрибута svgId в представлении макета относится к элементу в SVG-файле LCD-FM-RX-V2.0_52aa9f163650adf1bd33aebd1592fa04_1_breadboard.svg, который может быть записан, как:

<rect id="connector0pin" x="4.793" y="65.307" fill="нет" width="2.989" height="9.442"/>

Атрибут terminalId необязателен. Каждый соединитель занимает определенную область в детали (в приведенном выше примере это прямоугольник), но фактически провод будет присоединен к соединителю в одной точке в пределах области соединителя. Эта точка прикрепления называется конечной точкой - terminal point.

Конечной точкой по умолчанию является центр области соединителя. Если вам нужна конечная точка в другом месте, атрибут terminalId указывает на еще один элемент в SVG-файле - terminalId=“connector0terminal”:

<rect id="connector0terminal" x="4.793" y="74.192" fill="none" width="2.989" height="0.562"/>

Если вы используете атрибут terminalId в вашем файле FZP, убедитесь, что элемент с таким идентификатором действительно существует в соответствующем SVG-файле. Tеоретически можно значение атрибута terminalId сделать любым, при условии, что с этим идентификатором связан SVG-элемент, но на практике лучше всего использовать имя соединителя, за которым следует постфикс “terminal”.

В устаревшей детали используется атрибут replacedby для указания на ModuleID более новой версии детали. Обычно для каждого разъема на устаревшей детали имеется соответствующий разъем на заменяемой детали, и обычно заменяемый разъем имеет тот же идентификатор, что и устаревший разъем, так что программному обеспечению легко поддерживать соединения при замене устаревшей детали.

Но иногда заменяемый соединитель не имеет того же идентификатора. В этом случае вы можете использовать атрибут replacedby для устаревшего соединителя, значением которого является либо идентификатор, либо имя заменяемого соединителя:

<connector id='connector15' name='D0RX' type='female' replacedby='RX/D0'>

Гибкие - “резиновые” ножки (необязательные элементы)

В режиме макета ряд деталей имеют резиновые ножки (также называемые сгибаемыми ножками). Во Fritzing гибкие ножки можно растягивать и добавлять точки сгиба. Ножки могут использовать прямые линии или кривые Безье. Со стороны fzp настроить это довольно просто, например, вот один из них <connector> от герконового переключателя:

<connector id="connector0" name="pin 1" type="male">
    <description>Pin 1</description>
    <views>
    <breadboardView>
        <p layer="breadboard" svgId="connector0pin" legId="connector0leg"/>
    </breadboardView>
    <schematicView>
        <p layer="schematic" svgId="connector0pin" terminalId="connector0terminal"/>
    </schematicView>
    <pcbView>
        <p layer="copper0" svgId="connector0pin"/>
        <p layer="copper1" svgId="connector0pin"/>
    </pcbView>
    </views>
</connector>

Обратите внимание на атрибут legId: legId=“connector0leg” в элементе breadboardView <layer>, что указывает сгибаемые ножки соединения. Понятно, что в SVG макета должен быть соответствующий элемент с id=“connector0leg” для геркона. Этим элементом всегда должен быть <line>. Из двух конечных точек линии та, которая ближе всего к центру детали, рассматривается как прикрепленный конец провода. Другой конец линии - тот, который можно перетащить. Вот соответствующая ветвь от герконового переключателя (для дополнительной информации добавлен сам разъём <rect>):

<rect id="connector0pin" x="0" y="2.937" fill="none" width="1" height="1"/>
<line id="connector0leg" stroke-linecap="round" x1="0" y1="4.062" x2="3" y2="4.062" stroke="#6D6D6D" fill="none" stroke-width="2.5"/>

Это своего рода искусство - красиво расположить <line> элемент ножки по отношению к соединительному <rect> элементу. Существует вариант ножки, используемый рядом деталей, таких как конденсаторы и светодиоды, в котором ножка выходит за пределы корпуса детали. Хитрость здесь в том, чтобы установить перетаскиваемую конечную точку строки за пределами поля просмотра, которое определяет остальную часть детали, как показано в следующем фрагменте SVG-файла для конденсатора:

<svg  width="0.243056in" height="0.400278in" viewBox="0 0 17.5 28.82" >
<g id="breadboard">
    <rect id="connector0pin" x="4.292" y="27.82" fill="none" width="2.083" height="1"/>
    <rect id="connector1pin" x="11.365" y="27.82" fill="none" width="2.275" height="1"/>
    <line id="connector0leg" stroke-linecap="round" x1="5.332" y1="28.82" x2="5.332" y2="49.0" stroke="#8C8C8C" fill="none" stroke-width="2.146" />
    <line id="connector1leg" stroke-linecap="round" x1="12.502" y1="28.82" x2="12.502" y2="49.0" stroke="#8C8C8C" fill="none" stroke-width="2.346" />

Здесь в примере координата y2 для каждой строки выходит за нижнюю границу окна просмотра на отметке 28.82.

Гибридные соединители (необязательные элементы)

Гибридным называется соединитель, который не всегда виден. Например, есть ряд деталей, у которых в режиме макета есть области прототипирования, которые не видны в других режимах. Таких деталей несколько - в основном Sparkfun shields - которые поставляются с Fritzing.

Другое применение - для плат, которые имеют внутренние соединения между разъемами, где требуется только одна ссылка на схематическом виде (например, GND).

Третий случай - это плата, на которой есть разъемы для подключения коллекторов как сверху, так и снизу. На виде печатной платы должны быть показаны нижние разъемы, но не верхние.

В каждой из этих ситуаций для определения соединителя необходимо установить hybrid атрибут равным ‘yes’ для каждого представления, где конкретный соединитель НЕ должен отображаться. Слой, указанный в записи hybrid, должен быть таким же, какой использовался бы для негибридного соединителя. То есть слой должен быть определен в <views> и это должен быть слой, содержащий соединители. Не используйте silkscreen или необычное название слоя, чтобы попытаться отделить контакты гибридного разъема от остальных графических элементов соединительных контактов.

<connector id='connector98' type='female' name='5V@1'>
<description>5V@1</description>
    <views>
        <breadboardView>
            <p layer='breadboard' svgId='connector98pin' />
        </breadboardView>
        <schematicView>
            <p layer='schematic' svgId='connector98pin' terminalId='connector98terminal' hybrid='yes' />
        </schematicView>
        <pcbView>
            <p layer='copper0' svgId='connector98pad' hybrid='yes' />
            <p layer='copper1' svgId='connector98pad' hybrid='yes' />
        </pcbView>
    </views>

Гибридный разъем не будет выбираться, и к нему не будут подведены никакие провода в отмеченном представлении. Чтобы сделать соединитель полностью невидимым, svg-элементы, указанные атрибутами xxxId, должны быть невидимыми. Для этого установите значения атрибутов заливки и обводки элемента равными “none”.

Это один из случаев, когда недостаточно установить значения атрибутов для элемента-оболочки (родительского или предкового). Атрибуты необходимо устанавливать непосредственно для элементов с атрибутом id, которые соответствует svgId или terminalId из определения соединителя. Можно использовать либо отдельные атрибуты “заливка” и “обводка”, либо их можно комбинировать с помощью атрибута “стиль” (style=“fill:none;stroke:none”).

Поскольку разъемы в любом случае невидимы, их можно исключить как из файлов определения, так и из файлов изображений svg. Для согласованности с другими соединителями в тех же файлах их можно оставить, при условии, что значения svg-заливки и обводки установлены правильно.

Невидимые соединительные элементы могут быть расположены в любом месте (в зависимости от координат) в пределах изображения. Все они могут быть размещены в одних и тех же координатах без проблем с перекрывающимися проводами. К ним никогда не подключается провод, поэтому нечему мешать.

Недостаточно сделать видимые графические элементы невидимыми и/или переместить их за пределы обычного слоя (групп). Это приводит к появлению фиктивных строк в файле компонента.

Для деталей, у которых нет схемы или содержимого для просмотра печатной платы, этот метод работает не совсем так, как хотелось бы. Пустая деталь и (изначально) ее метка детали все еще видны на видах, даже несмотря на отсутствие разъемов. Единственный способ обойти это, состоит в том, чтобы определить деталь как принадлежащую к семейству макетов - “breadboard”.

Внутренние подключения (необязательные элементы)

Шина во Fritzing - это то, что называется внутренним соединением между разъемами. Макетные платы и ленточные платы широко используют шины (а с помощью ленточных плат пользователь может динамически изменять структуру шины).

Ряд других деталей поставляется с шинами, в первую очередь с GND и различными выводами ICSP на различных Arduino, но также и, например, с 4-контактной кнопкой. В редакторе деталей есть режим “показать внутренние соединения”, который позволяет визуализировать и редактировать шины, рассматривая каждую из них как провод. Далее показан раздел шин для 4-контактной кнопки, где описаны две отдельные шины:

<buses>
    <bus id="bus0" >
        <nodeMember connectorId="connector0" />
        <nodeMember connectorId="connector1" />
    </bus>
    <bus id="bus1" >
        <nodeMember connectorId="connector2" />
        <nodeMember connectorId="connector3" />
    </bus>
</buses>

Атрибут connectorId относится к атрибуту id соединителя в <connectors> элементе. Имена шин могут быть произвольными, при условии, что каждое имя шины уникально в пределах данной детали (т. е. в файле fzp).

Примерный общий вид файла FZP

Библиография

Part file format - https://github.com/fritzing/fritzing-app/wiki/2.1-Part-file-format
